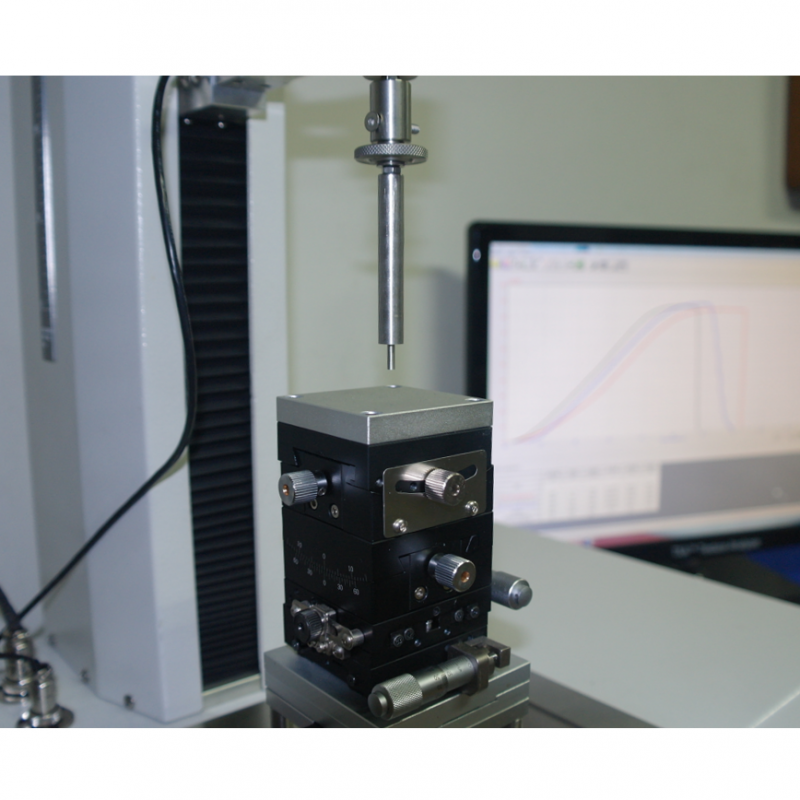

Probe Tack Testing Equipment with Ball and Cyliner Probe
(주)연진에스텍의 tack 측정 장비는 사용자 교체가 가능한 stainless steel, polymer, glass, ceramic 등의 다양한 재질과 크기의 ball 또는 flat probe를 이용해 점착제나 점착필름의 점착력 (tack, adhesion)을 측정하는 정밀한 기기로, 광학 필름 (OCA), MLCC, ACF, Die attach film 등의 미세한 점착물성을 평가하는 데 사용되는 기기입니다. Test fixture를 교체하면 박리강도, 인장강도, 압축강도, 굴곡강도, Loop Tack 등의 시험이 가능한 제품입니다. 기기 본체와 인터페이스 (또는 인디케이터), 응용 프로그램, 필수 악세사리 한 세트로 공급됩니다.
TXATM 시리즈는 0.01 gf (0.1 mN)의 낮은 하중을 매우 정밀하게 측정함으로써, 0.01 gf의 미세한 tack을 재현 있게 구현하는 장비입니다.
UTATM 시리즈는 보급형의 저렴한 장비로써 tack이 큰 재료의 연구와 품질보증에 손색없는 모델입니다.
Standards
- ASTM D 1878-61T Probe tack of PSA Pressure Sensitive Adhesive
- ASTM D 2979-95 Probe tack test method
규격에 따른 method와 함께 제공되는 PC 전용 소프트웨어를 통해 접촉하중 및 디본딩 속도 등의 함수로써 tack (점착력)이 실시간으로 자동 측정되어, 연구와 품질 보증 시험을 위한 데이터 분석과 리포팅이 가능합니다.
- Downward speed (Immersion rate)
- Contact force (Immersion force)
- Holding time (Bonding time)
- Debonding rate

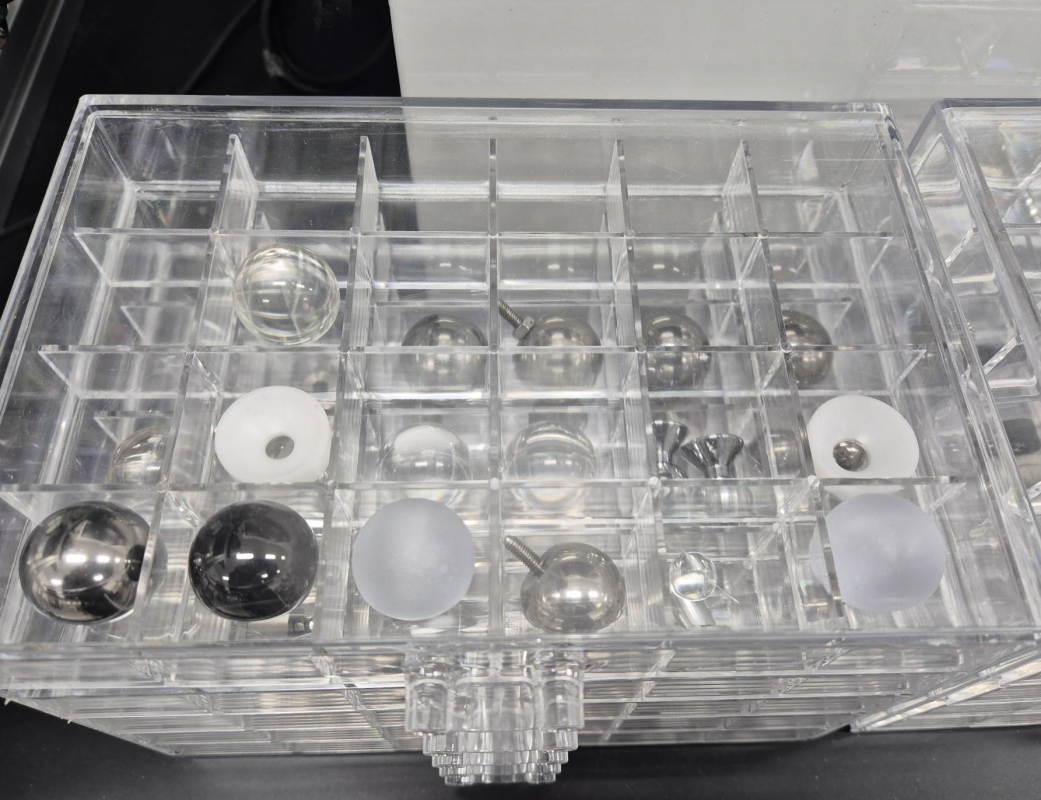

피착제로써 다양한 재질의 ball을 사용할 수 있습니다.
측정 예.
Dimension
Specification
|
TXA™ Series |
UTA™ Series |
||
|
Force range |
0.01 gf ~ 50 kgf (0.1 mN ~ 500 N) |
1 gf ~ 100 kgf (10 mN ~ 1kN) |
|
|
Minimum force resolution |
0.01 gf (0.1 mN) |
1 gf (10 mN) |
|
|
Max. signal rate |
200,000 /sec |
250 /sec |
|
|
Force accuracy |
0.00025 % |
0.25 % |
|
|
Speed range |
0.0001 ~ 10 mm/sec |
0.01 ~ 40 mm/sec |
|
|
Travel range |
Upto 650 mm |
Upto 650 mm |
|
|
Position range setting |
0~500 mm Thermal chamber 사용 시 최대 900 mm (400 mm for probe tack) |
0~500 mm Thermal chamber 사용 시 최대 900 mm (400 mm for probe tack) |
|
|
Range resolution |
0.0001 mm |
0.01 mm |
|
|
Automatic Motorized X-Y Axis |
Option (Recommended) |
Manual |
|
|
Operation modes |
Tack (Auto-index) Tension Comression Peel-off (90º, 180º, and T-Peel) Creep Recovery Stress Relaxation Friction / Scratch Free |
Multi-step (Tack, Creep Recovery, Stress Relaxation) Tension Comression Peel-off (90º, 180º, and T-Peel)
|
|
|
Data aquisition rate |
Max. 1000/sec (1000 Hz) |
Max. 250/sec (250 Hz) |
|
|
Operating stage temperature |
RT ~ 80℃ (Isothermal) |
Option |
|
|
Temperature chamber (Option) |
-20℃ ~ 350℃ with optional heating & cooling unit |
20℃ ~ 350℃ with optional heating & cooling unit |
|
|
Environmental chamber for Temperature and Humidity |
Optionally available |
Optionally available |
|
|
Atmospheric |
Lab. condition. Dust and Splash Rresistant. |
Lab. condition. Dust and Splash Rresistant. |
|
|
Weight |
15 kg |
15 kg |
|
|
Dimension |
510 mm (W) x 867 mm (H) X 410 mm (D) |
510 mm (W) x 867 mm (H) X 410 mm (D) |
|
|
Power requirements |
220VAC ±10%, 50/60Hz |
220VAC ±10%, 50/60Hz |
|
TXA™, UTA™는 (주)연진에스텍의 등록상표입니다.
본 제품은 사용자 교체가 가능한 stainless steel, polymer, glass, ceramic 등의 다양한 재질과 크기의 ball 또는 flat probe를 이용해 점착제나 점착필름의 점착력 (tack, adhesion)을 측정하는 정밀한 기기로, 광학 필름 (OCA), MLCC, ACF, Die attach film 등의 미세한 점착물성을 평가하는 데 사용되는 기기입니다. Test fixture를 교체하면 박리강도, 인장강도, 압축강도, 굴곡강도, Loop Tack 등의 시험이 가능한 제품입니다. 기기 본체와 인터페이스 (또는 인디케이터), 응용 프로그램, 필수 악세사리 한 세트로 공급됩니다.
