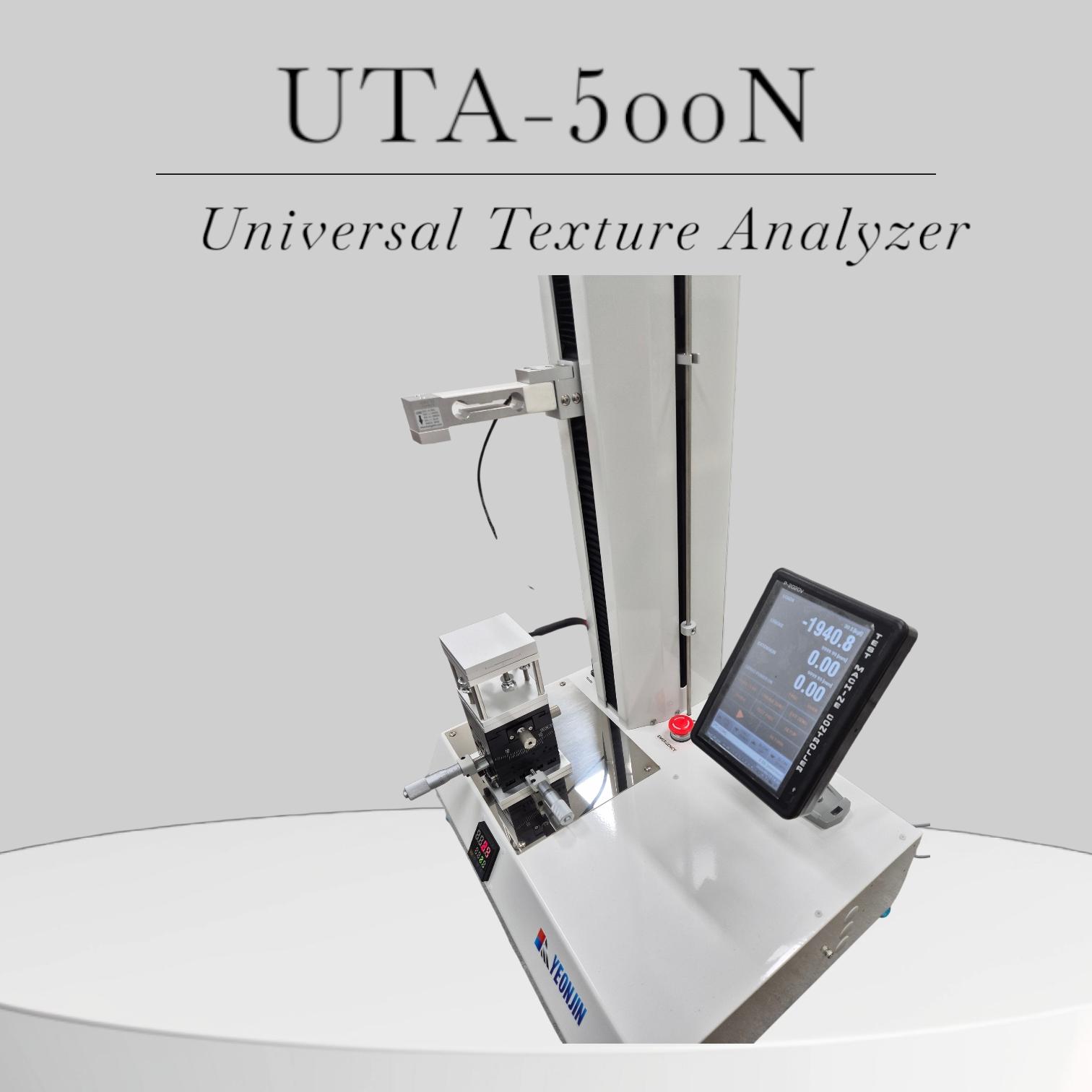

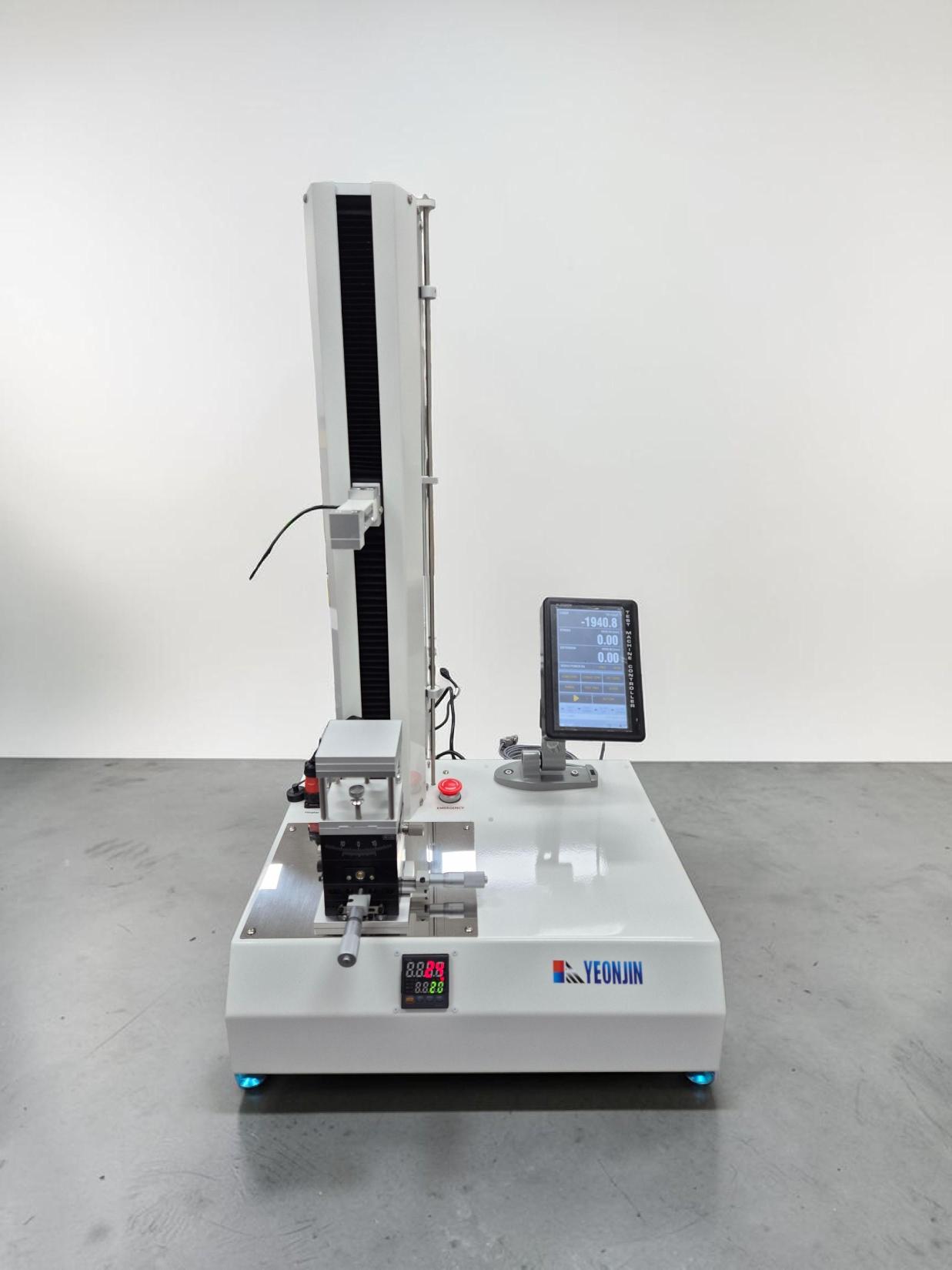

180° 박리강도측정기 (180° Peel-off strength tester)
UTA™-500N Adhesion testing equipment
본 제품은 180° Peel-off, 90° Peel-off, T-peel 등의 박리강도 시험이 가능한 기기로써, 당사에서 제조 판매하는 물성분석기기입니다. 박리 시험의 목적에 맞게 peel-off test fixture를 교체하여 운영할 수 있습니다. 온도 조건에 따른 박리 시험이 가능하도록 저온 및 고온 플레이트 또는 가열로 (thermal chamber)를 옵션으로 제공하고 있습니다.
UTA model은 250 Hz의 빠른 데이터 포집속도로 사용자 교체 가능한 test fixture를 갖추면 인장강도, 압축강도, probe tack, loop tack, 굴곡강도, 인열강도, 밀착력 등의 시험이 가능합니다. 또한 측정되는 하중에 가장 가까운 로드셀로 시험 시 분해능과 정밀도가 매우 좋아집니다. 이는 재료의 연구개발에 큰 도움이 될 것이며, 품질관리 시 재현있는 결과를 내 실 수 있습니다.
아울러, 최소 0.01 mm/sec의 속도와 최대 40 mm/sec (2400 m/sec) 고속 시험이 가능하므로, 고속박리 시험에 유용한 기기입니다.
기기 구동에 사용되는 운영 프로그램은 다양한 측정모드를 갖추고 있어, 대부분의 물성 분석에 응용할 수 있고 소프트웨어의 업그레이는 10년 이상 무상으로 제공됩니다.
기본 travel range는 500 mm이나 길이가 매우 큰 시료 혹은 고속 박리 시험 시 매우 적은 비용으로 2 ~3배 이상의 travel range로 변경할 수 있습니다.
시스템은 UTA 본체, 최신의 indicator, load cell, UTA 전용 software, workstation 또는 PC로 구성됩니다.
| Model | UTA™-500N Adhesion testing equipment |
| Applied force | 1 gf ~ 100 kgf ( 0 mN ~1k N) |
| Basic Load cell | 2 kgf, 10 kgf, 100 kgf (20 N, 100 N, 1 kN) |
| Option | Peel-off test, Tensile test, Compression test |
| Option | Temperature chamber, Hot Plate |
Dimension

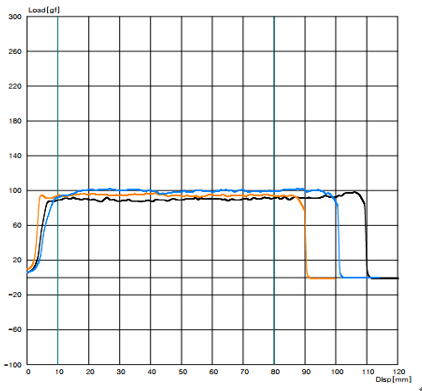

Printed data
Specification
UTA™ Universal Texture Analyzer |
||
|
Force range
|
1 gf ~ 100 kgf (10 mN ~ 1kN)
|
|
|
Force resolution (depending on load cell)
|
1 gf (10 mN)
|
|
|
Force accuracy
|
0.25 %
|
|
|
Speed range
|
0.01 ~ 40 mm/sec
|
|
|
Travel range
|
Upto 650mm (500mm with tesion sample holder)
|
|
|
Position range setting
|
0~500mm
|
|
|
Range resolution
|
0.01mm
|
|
|
Operation modes
|
Tension, Compression, Peel-off (90º and 180º), Tack (반복시험)
|
|
|
Data aquisition rate
|
Max. 250/sec (250 Hz)
|
|
|
Atmospheric
|
Lab. condition. Dust and Splash Rresistant.
|
|
|
Operating temperature (Option)
|
RT ~ 80℃ (Isothermal)
|
|
|
-20℃ ~ 350℃ with optional heating & cooling unit
|
||
|
Weight
|
15 kg
|
|
|
Dimension
|
510mm (W) X 867 mm(H) X 410 mm(D)
|
|
|
Power requirements
|
220V(AC), ±10%, 60Hz
|
|
UTA™는 (주)연진에스텍의 등록상표입니다.
