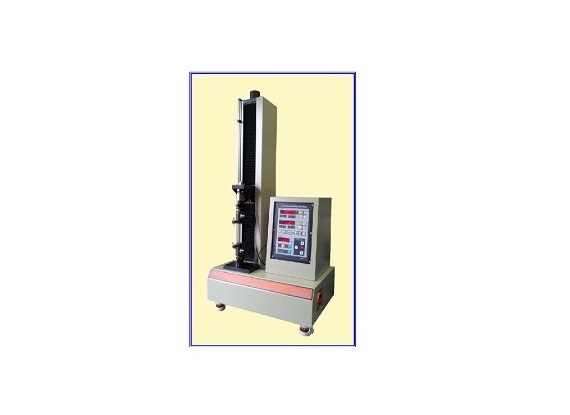

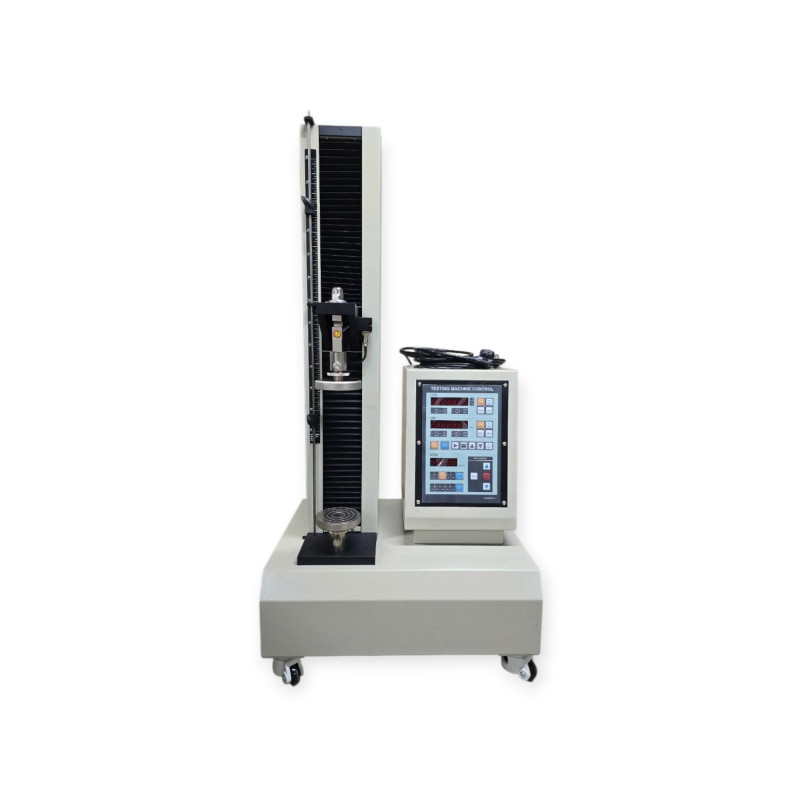

본 시험기는 보급형 인장시험기로서 제품생산현장 및 시험실에서 신속하게 시험이 가능한 장비입니다.
고무 및 플라스틱, 폴리에스터, 폴리프로필렌, 직물, 연신사 등 케미칼 제품의 인장압축시험에 적합한 기종입니다.
하중감지 장치로 로드셀을 사용하였고 Bench Mounting Style로 제작되었습니다.
특 성

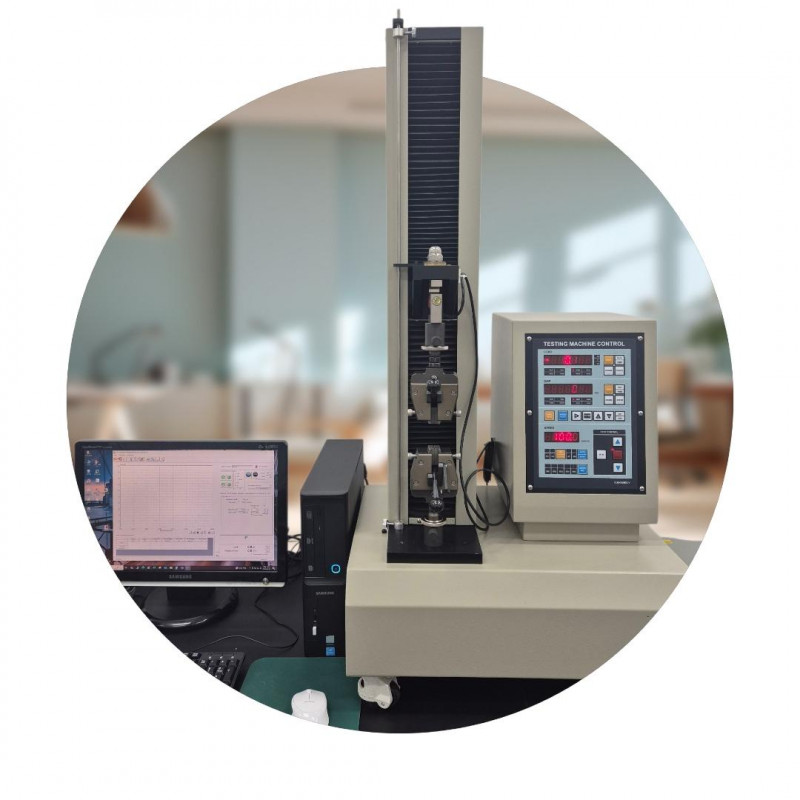

- 시험시작과 동시에 시험상황을 실시간으로 컴퓨터 모니터 상에 그래프로 표시되며 시험완료 후 시험데이터를 프린터로 시험 성적서를 출력하며, 데이터를 파일로 저장하여 시험 데이터의 관리에 보다 효율적입니다.
- 시험거리를 전동으로 쉽게 조절 할 수 있습니다.
- 최대하중 안전장치 및 거리제한 안전장치가 있습니다.
주요 사양 및 기능
- 최대용량 : 500 kgf / 4단
- 4 Range : 1단:50, 2단:100, 3단:200, 4단:500 kgf
- 1 Digit : 1단:0.002, 2단:0.01, 3단:0.02, 4단:0.05 kgf
- 하중감지센서 : 500 kgf
- 하중정밀도 : ± 0.5%
- 하중표시방식 : Digital Display
- 변위검출센서 : Rotary Encoder, 1 Digit : 0.01mm
- 변위정밀도 : ± 0.3%
- 변위표시방식 : Digital Display
- 최대인장거리 : 600 mm
- 구동모터 : AC Motor
- Speed Control Drive : AC Motor Drive
- Speed Control Type : Volume Control Type
- Speed Control Display : Digital Display
- 시험속도 : 1 - 500 mm/min
- 인디게이터 기능 : Zero, Peak, Hold, Over Load
- Test Fixture : Tesile, Compression
- 콘트롤 판넬 스위치
- 전원 입력 키 스위치 - 전원 입력 스위치
- 크로스헤드 상승 하강 스위치 - 시험방식 선택 스위치
- 속도조절 볼륨 - 시험 속도 조정 스위치
- 비상 스위치 - 비상발생시 크로스헤드 정지 스위치
- 퀵 리턴 스위치 - 가장 빠른 속도로 원위치로 복귀
적용 시험법
- 인장시험: 최대하중, 최대변위, 인장강도, 연신율, 항복점, Modulus, 단면수축율, 진응력, 제한하중, 제한변위 기능, 면적, 항복선 작도
- 점착력시험: 최대하중, 최대변위, 1차 ~ 4차 변위때 하중, 4점평균하중, 전체평균하중, 구간설정, 구간평균하중, 구간최소하중, 구간최대하중.
- 인열/박리시험: 최대하중, 최대변위, 인열/박리강도(설정 peak 수에 따른 평균치)
안전장치
-
기기적인 장치 : 일정거리 이상 되면 리미트 스위치로 검출하여 시스템 정지
-
전자적인 장치 : 최대하중을 넘어서면 인디데이터에서 Over Load로 검출하여 시스템 정지
-
수동으로 정지 : 비상스위치를 이용하여 위험발생시 수동으로 시스템 정지.
전원 : 단상 220 VAC, 60Hz, 1kW
시험기 크기 : 550(W) X 500(D) X 1300(H)
중량 : 약 50 kg
