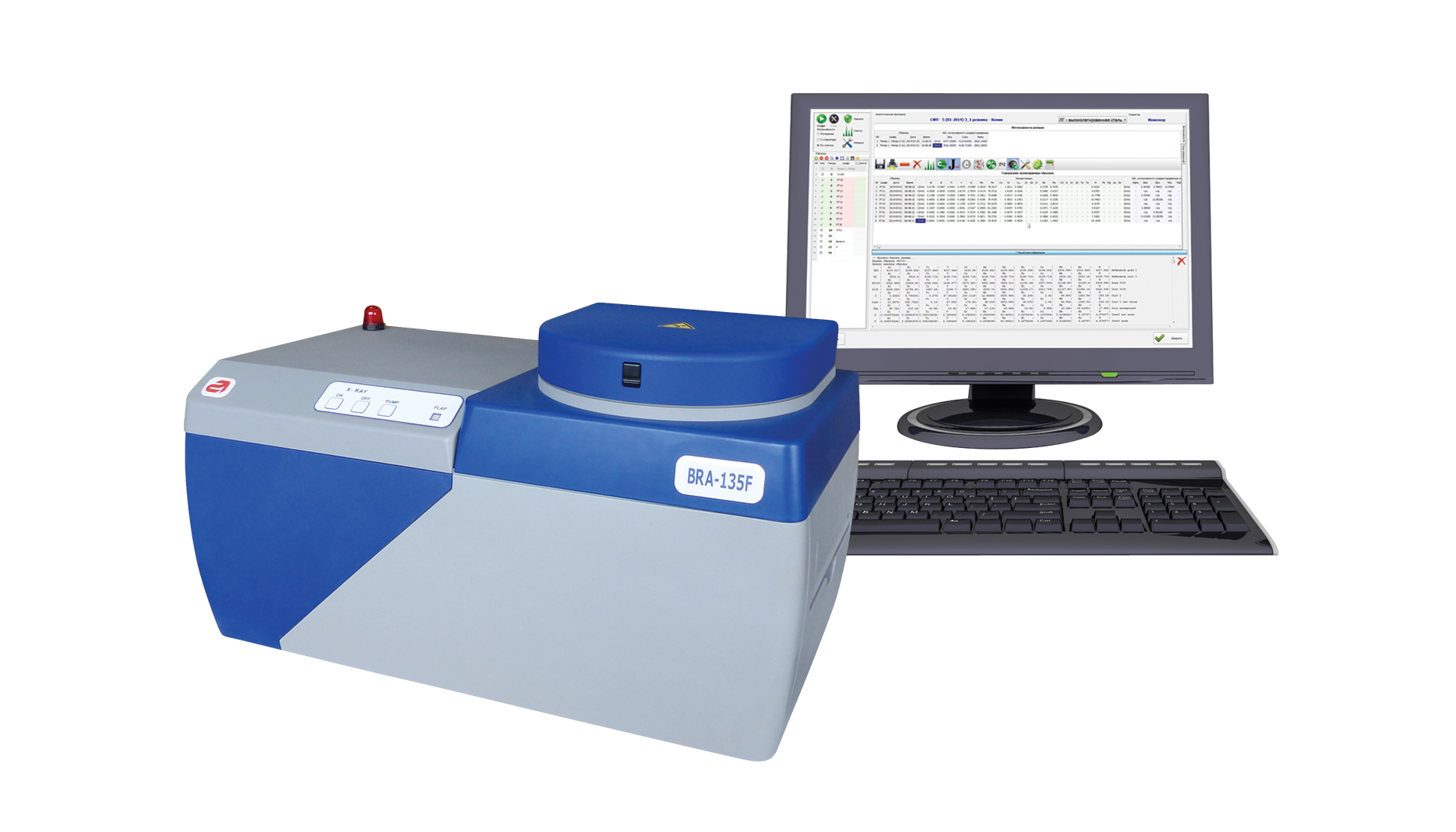

X-ray Fluorescence Energy Dispersive General Purpose Spectrometer BRA-135F, ED-XRF

XRF

X-ray Fluorescence Energy Dispersive General Purpose Spectrometer BRA-135F, ED-XRF

ED-XRF Model BRA-135F는 약 20개의 원소를 200초 내에 수백 ppb의 농도까지 동시에 검출할 수 있습니다. BRA-135F는 고체 및 액체, 분말 샘플뿐만 아니라 표면의 물질 또는 필터에 침착된 물질을 분석할 수 있습니다. 진공 측정챔버와 ultrathin input window 검출기를 사용하므로 ⁹F 에서 ¹⁷Cl까지 light element 범위의 분석이 가능합니다.

에너지 분해능 (135eV 미만)이 좋은 고성능 실리콘 드리프트 검출기 (SDD)는 거의 모든 원소의 스펙트럼 라인을 정의 할 수 있어서 복잡한 여러 물질 (고 합금강, 정밀 합금, 다금속 광석 등)을 분석 할 수 있습니다.

Process Diagram

Principle of Operation

분광계 작동 원리는 X-ray tube에서 나오는 방사선에 의해 검사 대상 물질 원자의 형광 방사선 여기에 기반합니다. 시료의 형광 복사 (fluorescence radiation)는 반도체 SDD 검출기에 의해 선택되며, 다양한 에너지를 흡수한 양자는 이들 양자 에너지에 비례하는 진폭을 갖는 전기적 펄스로 변환됩니다. 특정 진폭의 펄스 반복 주파수(pulse repetition frequency)는 샘플의 화학 원소 농도에 비례합니다.

Technical data

Range of determined elements	From ⁹F to ⁹²U
Range of determination without preconcentration, % - for elements from Na to Mg - for elements from Al to Cl - for elements from K to U	10^-2% 0.002 % 0.0005 %
Range of determination with sample preconcentration depending on chemical element, %	1.5 x 10^-5%
Limit of the middle group elements detection in liquids, %	n x 10^-5%
Average time for 1 (one) sample analysis, sec	100 sec
Energy resolution of MnKα line at the pulses counting rate up to 104 sec^-1, max, eV	145 eV
Maximum voltage of the X-ray tube, kV	50 kV
Power of the X-ray tube, W	10 W
Cooling of the X-ray tube	air
Primary X-ray radiation filters	5
Number of samples installed into sample changer, up to changer #1 (Ø34 mm samples) changer #2 (Ø34,36,40,44 mm samples)	15 11
Maximum size of substandard specimen, mm	200mm х 60mm
Connection to Ethernet	Yes
Remote control	Yes
Overall dimensions of the instrument (L х W х H), mm	700mm х 410mm х 400mm
Weight of the instrument, kg	65 kg
Power supply	220 VAC, 50 Hz
Power consumption	500 VA

Scope of application

X-ray Fluorescence Energy Dispersive General Purpose Spectrometer BRA-135F, ED-XRF
Energy Dispersive X-Ray Fluorescence Spectrometer BRA-135F is able to detect simultaneously about 20 chemical elements less than 200 sec over a wide concentration range from hundreds of ppb. BRA-135F is able to analyze solid, liquid and powder samples, as well as materials on the surface or deposits on the filters.
The vacuum measurement chamber and ultrathin input window of detector provides high analytical characteristics in range of light elements from ⁹F to ¹⁷Cl.
High-performance silicon drift detector (SDD) with low energy resolution (less 135eV) is able to define spectral lines almost all elements, that allows the analysis of complex multicomponent substances (high alloy steels, precision alloys, polymetallic ores, etc.).

Bourevestnik, JSC, Russia
