KONIK 5000은 1978년부터 이어져 GIBNIK Technical Team에 의해 완성된 12세대 GC입니다. GC 5000C는 Multidimentional HPLC+GC로의 업그레이드를 염두에 두고 제작된 세계에서 유일한 GC입니다. 또한 multi-valve 시스템을 장착한 turn-key 방식의 장비입니다.

Gas Chromatography

KONIK GC 5000C SUMMARY OF FEATURES

• Konik GC 5000C는 Multivalve-Multicolumn System(RGA, NGA, PONA, PIANO, TOGA,…)을 포함하여 전통적인 응용분야와 특별한 분야 모두에 최적화된 디자인으로, 특허 받은 HPLC+GC, HPLC+GC-MS로의 확장을 염두에 두고 설계되었습니다.

• 뛰어나게 낮은 열관성, 신속한 가열과 냉각, 높은 정확도의 오븐 (± 0.1 ºC까지 디스플레이)

• 유일한 Cold Septum (purgeless) injection 기술

• 우수한 carrier 및 detector gas flow 조절

• 빠른 electormeter를 가진 모든 종류의 detector 사용이 가능합니다.

• FPGA,s와 micro embedded PC,s에 기반한 예술의 경지에 이르는 electronics, 진단기능 내장, 인터넷과 간단한 TCP/IP 프로토콜을 이용한 시스템의 리모트 컨트롤

• 유일한 RoboKrom을 이용한 멀티 모드, 멀티 기술의 샘플 준비와 샘플 주입

• Static Head Space (HS), Dynamic Purge and Trap (P&T), Solid Phase Micro Extraction (SPME), Thermal Desorption, Sample Derivation and Micro-Concentration이 하나의 시스템으로 가능

• 하나의 구조에 높은 분해능의 모듈러 시스템 (modular system)

• 희망하는 분석에 따라 필요한 옵션을 추가함으로써 어떠한 용도에도 유연하게 맞추는 주문제작 및 각 유닛의 배치

• 다양한 옵션이 가능합니다: Injector options, Detector options, Valve switching devices, Back-flushing devices, Auto-sampler, Interfaces (olfactive, biosensors, transfer line for GC-MS, HPLC+GC coupling interface,…), Special Sample Introduction Systems ( Pyrolyzer, Head Space, Purge&Trap, …), Control software, Data processing, 등의 매우 다양한 옵션의 구비가 가능합니다.

KONIK GC 5000C TECHNICAL SPECIFICATIONS

SAMPLE INTRODUCTION

KONIK GC 5000C의 특징은 유일한 KONIK ROBOKROM 멀티모드 샘플 주입과 샘플 전처리 Robotics에 의해 강화됐습니다. KONIK GC 5000C는 최고의 유연성과 분석력을 가지고 있습니다. 혈중 알콜 함량 (Blood Alcohol Content, BAC) 애플리케이션 노트에서 자세하게 확인하실 수 있습니다.

• 모든 샘플 주입 옵션 가능 (conventional, capillary, PTV, sampling valves for gas and liquid samples…)
• 어떠한 컬럼과도 호환 가능: capillary, megabore, packed (SS or glass)
• Cold Septum Purge-Less Injector design
• Electronic Pneumatics Control (EPC)
• 과열 방지
• Ready Active Control

OVEN

• -90 ºC에서 490 ºC에 이르는 넓은 온도 범위를 갖는 성능과 낮은 열관성의 오븐. 열관성은 구멍이 있는 오븐 벽에 의해 크게 낮아집니다.
• 매우 빠른 가열과 냉각 속도: 450ºC에서 50ºC까지 300초 이하
• PID 온도 제어.
• 온도 분해능: 0.01ºC, 16bit ADC. 0.1ºC까지 정확하게 디스플레이.
• 2개의 오븐 덮개에 의해 주위 온도에까지 맞출 수 있는 최고의 온도 안정성.
• 강제 공기 순환에 의해 감소된 오븐 내부의 온도 기울기.
• 오븐에는 벨브(sampling and switching)의 설치와 외장형 인터페이스(MS, FTIR), 또 그 외 주변 장치를 위한 포트가 있습니다.
• 0.1 ºC/min에서 130 ºC/min까지 0.1 ºC/min의 step으로 최고 25개의 ± 온도 램프를 가짐. 최대 26개의 등온 주기.
• 표준 컬럼을 사용한 500ºC/min의 빠른 GC 옵션.
• 하드웨어와 소프트웨어를 사용한 이중 과열 방지 기능.

ELECTRONICS

최신 세대의 FPGA 기술에 기반을 둔 GIBNIK GC 5000B시리즈의 새로운 일렉트로닉스는 이전 모든 세대의 마이크로프로세서의 성능을 능가하기 위해 개발되었습니다. 중요한 특징은 다음과 같습니다:

• Windows menu driven Touch PAD TFT Interface, 262566 colours/pixel
• Control of 8 isolated heated blocks at 16 BIT ADC (more than 0.01ºC precision) by PT-100: oven, 3 injectors, 3 detectors and one additional point of control
• Control of 2 points at 16BIT ADC by fast control PT-100
• Control of 2 points at 16BIT ADC by thermocouple with increased range up to 2000ºC (specially designed for Konik Quantitator®)
• Autoswitch on/off, Stand-by mode
• Self testing and autodiagnostics
• Power fail memory protection

DETECTORS

GIBNIK의 검출기는 빠른 호환성을 위해 모듈 설계로 되어 있습니다. 이러한 독보적인 설계는 유연성과 속도를 제공합니다. KONIK은 FID, TCD, ECD, NPD, FPD, Dual FID/FPD, OLFACTORY, PDHID/PDECD, MSD.과 같이 폭넓은 범위의 검출기를 제공합니다:

• Modular and interchageable detectors
• With digital electrometers and amplifiers
• Any type of column
• Automatic Autozero
• Independent Temperature Programming
• Control RAC^® (Ready Active Control)
• Highest detectability

PNEUMATICS

• 15 x PWM at 24 for EPC valve control
• 16 x 16 bit ADC for Pressure/Flow sensor
• Electronic Pneumatic control (EPC) with free choice of carrier gas.
• Up to 150 psi, designed for FAST GC
• Flow/pressure programming up to 5 ramps (0.01psi/min to 150 psi/min or 0.01ml/min to 1000ml/min) with 6 isobaric steps
• Pressure precision: 0.0015 psi (100 psi) and 0.003 psi (150 psi)
• Flow precision: 0.01ml/min
• High split ratios up to 9999:1 (depending on carrier gas)
• EPC for detector gases

APPLICATIONS

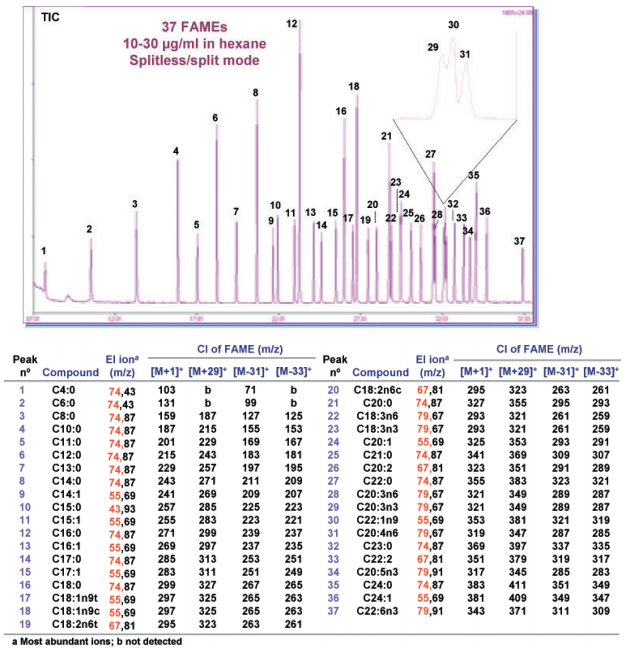

Chromatographic separation of FAME’S

FAMEs were separated using a KAP-CN100 column (100% cyanopropyl polysiloxane phase), which is excellent for resolving FAMES (cis-trans-isomers), derivatised sugars, PCBs and dioxins. The GC-EI-MS chromatogram, showing good separation of the compounds, was obtained with this column, even allowing cis/trans separations.

Analysis of PCB’s

Foods & Beverages

The range of KONIK equipment and specific solutions that GIBNIK offers for food and beverages analysis is quite comprehensive. Includes the standard KONIK GCs and HPLCs low cost configurations to the more sophisticated KONIK GC-MS and HPLC-MS systems, as well as the uniquely patented KONIK HPLC+GC-MS Multidimensional Triple Analyzer. This unique patented system facilitates lowering detection limits, simplifying sample preparation, reducing total analysis time and individual cost of analysis, while widening the scope to determination of both, target and unknowns, as well as the ability to analyze polar non volatile by “On line Derivatization”-GC-MS with standard libraries search.

Among other is worth mentioning the specific taylor made solution packages that GIBNIK offers for :

• Pesticides residues in any matrix
• Fatty acids  and sterols in oils and fats
• Alcohols, esters, flavours and fermentation byproducts
• Antioxidants, phenols, and other bioactive substances
• Food additives,…

Environment

GIBNIK offers a complete range of standard and innovative solutions to characterize both target and emerging environmental pollutants in any matrix. The combined analytical potential of the patented KONIK HPLC+GC-MS Multidimensional Triple Analyzer with two “on line” options namely “multi fractionation” and “derivatization” is second to none.

Forensics

GIBNIK offers a full range of molecular and ionic analyzers with specific solutions for Forensics and Toxicology.

Among other:

• Blood Alcohol Content (BOC) in the Robokrom HS and KONIK GC 5000. See application note.
• Cations in Gun power and Gun Smoke in the KONIK IC 590 Plus
• Impurities in illicit cocaine by “On line Derivatization” in the KONIK HPLC+GC-MS Multidimensional Triple Analyzer
• Pesticides in urine by direct injection of the urine without sample preparation

Life Science

Petrochemical

Pharmaceuticals

For more information please request latest catalogue and/or application notes to info@yeonjin.com
