KONIK IC 590 Plus Ion Chromatography

GIBNIK-KONIK 기기 개발 프로그램팀은 capillary chromatography를 위해 디자인된 KONIK 2000A GC가 소개됐던 1978년 이후 활동하였습니다. 이 팀은

1985년에 low pressure mixing과 gradient forming HPLC를 처음으로 개발하였습니다. 이 장비는 그 당시에 제한적이지만 이온 분석을 할 수 있는 옵션이 있었습니다. 1997년에는 multimodal robotics와 GC(HS, P&T, SPmE...)와 HPLC를 위한 autosampler를 처음으로 개발하였습니다. 2002년에는 EI/CI GC-MS와 ESI/APCI HPLC-MS에 최적화된 소스 교환이 가능한 multimodal Quadrupole MS를 또한 처음으로 개발하였습니다. Suppression 핵심 기술의 특허가 종료되면서 GIBNIK은 Polyether Ether Ketone (PEEK)과 같은 inert thermoplastic 재료의 오랜 사용 경험으로 Ion chromatography의 제조업체가 될 수 있었습니다. PEEK는 뛰어난 기계적 특성과 화학적으로 불활성이 있어 GIBNIK은 오랜 시간동안 GCs, HPLCs, MS와 같은 장비에도 이 재료를 사용하였습니다. GIBNIK은 이전에 다른 장비를 개발했을 때와 같이 자신있게 새로운 KONIK IC590을 개발하였습니다. 또한 IC turnkey solution package를 지속적으로 개발하고 있습니다.



ION CROMATOGRAPHY


새로운 KONIK IC 590 Plus를 통해 GIBNIK사는 혁신적인 suppression 기술이 적용된 고감도 음이온 및 양이온 분석기를 도입했습니다. 모든 KONIK IC는 선택된 매트릭스에서 관심 대상 이온 그룹을 모두 포함하는 통합 맞춤형 패키지의 "턴키 시스템"으로 제공됩니다.

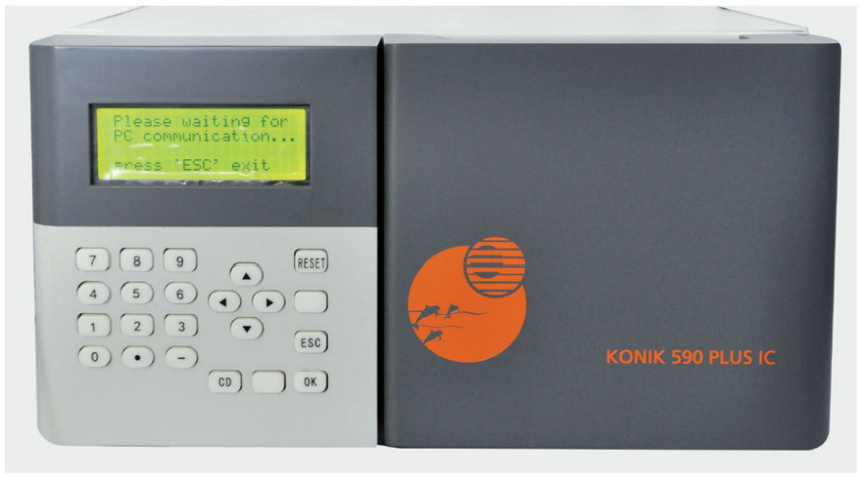

KONIK IC 590 Plus
SUMMARY OF FEATURES


​실제로 GIBNIK사가 40년 가까이 고급 분석 장비를 설계하고 제조해 온 오랜 경험을 밑바탕으로 모든 수준에서 최적화를 위해 노력한 최신의 IC에는 통합된 몇 가지 기술이 있습니다. 이러한 기술 중에는 펌프와 유체 파트가 중요한 역할을하며, 여러 형태의 컬럼 및 컬럼 오븐과 전도도, 전기 화학 및 광도 검출기, 선택적 서프레션 기술이 모두 이온 크로마토 그래피에서 중요한 역할을 합니다. KONIK IC 590 Plus는 사용자의 관점에서 가장 중요한 것을 통합했습니다.

  • 성능과 견고함, 신뢰성 : 엄격한 품질 관리의 결과입니다.
  • 유연성과 모듈형, 사용의 용이성 : 혁신적인 디자인으로 부터 스트리밍됩니다.
  • 감도 및 낮은 검출 한계 : 개발된 독점 기술의 결과입니다.
  • 보증 및 만족 : 사용자 교육과 엔지니어에 의한 시운전을 포함하여 당사의 고유한 "Turnkey-Zero Risk" 정책을 기반으로 합니다.



KONIK IC 590 Plus
TECHNICAL SPECIFICATIONS

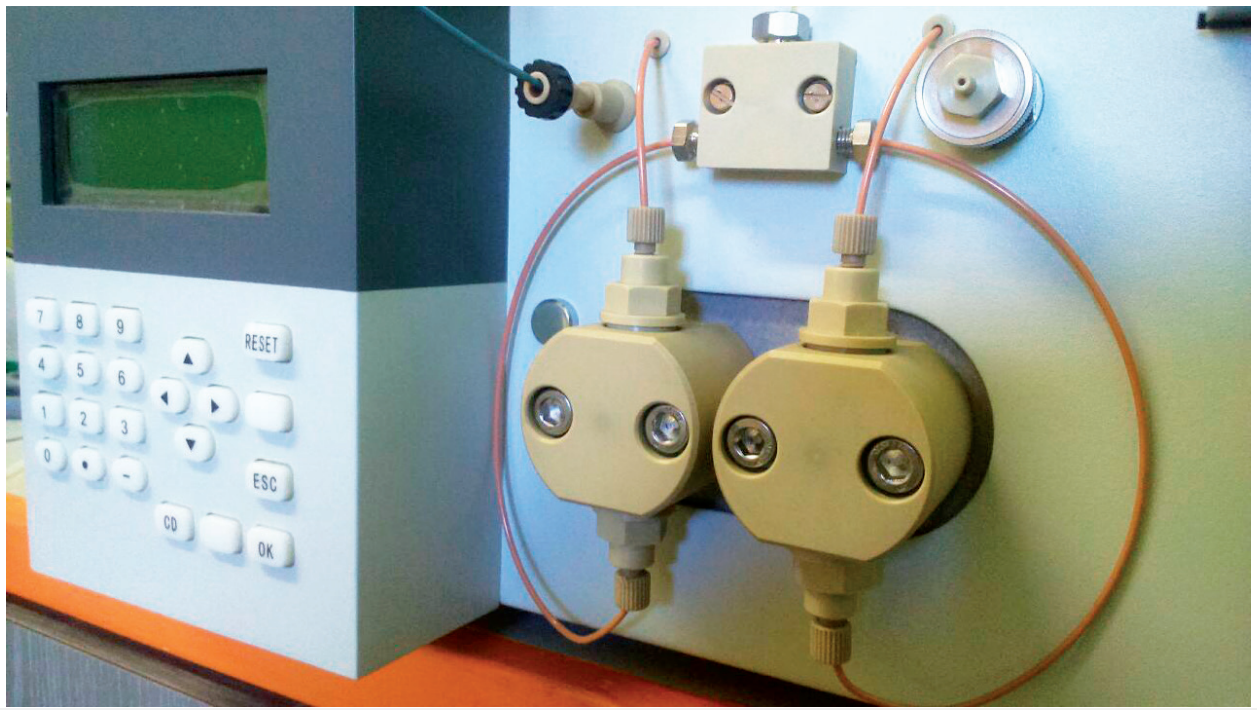

THE KONIK IC 590 PLUS PEEK PUMP

Ion Chromatography를 위해 특별히 설계된 모든 접액 재료 (all wetted materials)는 완전히 화학적으로 불활성입니다. 펌프 헤드와 flow path는 일체 PEEK와 비금속 재료로 만들어 집니다. 모든 시스템은 pH : 0-14의 전 범위에서 불활성입니다.

Flow rate 0.01 ~ 5.00 ml /min과 압력 35 MPa (5.000 psi)을 갖는 이 펌프는 이온 크로마토 그래피의 어플리케이션에 최적화됩니다. 1985년 특허를 획득한 KONIK HPLC 500 Isokinetic Flow Delivery System에 따라 피스톤 직경이 1/8”인 메인 펌프와 보조 펌프 헤드를 직렬로 연결하여 설계되었습니다.이 새로운 정교한 펌프 장치는 최고의 신뢰성, 안전성 및 정밀도로 정확하고 재현 가능한 isocratic flow을 달성합니다. 피스톤의 역 세척(piston backwashing)은 standard 입니다 (플런저 클리닝 : 자동 연속 킬리닝 기능이 있는 이중 플런저). 씰, 와셔, 피스톤을 쉽게 분해 할 수 있으므로 펌프 유지 보수도 용이합니다. 기포 형성을 방지하기 위해 Degassing이 포함됩니다 (single,or Dual optionally, automatic online)

KONIK IC 590 펌프는 KONIKROM PLUS 소프트웨어로 구동되며, 자체 디스플레이와 우아한 키보드 및 커서를 사용하여 펌프 전면 패널에서도 독립적으로 제어될 수 있습니다.



KONIK IC 590 PUMP Specifications

  • Flow rate 정확도: (1ml/min. 12 MPa H2O) ± 2,5%
  • Flow rate 재현성: (1ml/min. 12 MPa H2O) ± 0.2% RSD
  • 압력측정 정확도: ± 2%
  • 조정가능한 압력 하한 (lower pressure limit): 0.0 – 35.0 MPa (protection)
  • 조정가능한 압력 상한 (upper pressure limit): 1.0 – 40.0 MPa
  • 리미트(limit)는 상한보다 낮게 설정할 수 있습니다. 설정된 리미트를 초과하면 펌프가 자동으로 중지됩니다.
  • 성분 농도 설정:  0.0 – 100.0 %.
  •  통신 방식: RS485 (Optional USB)

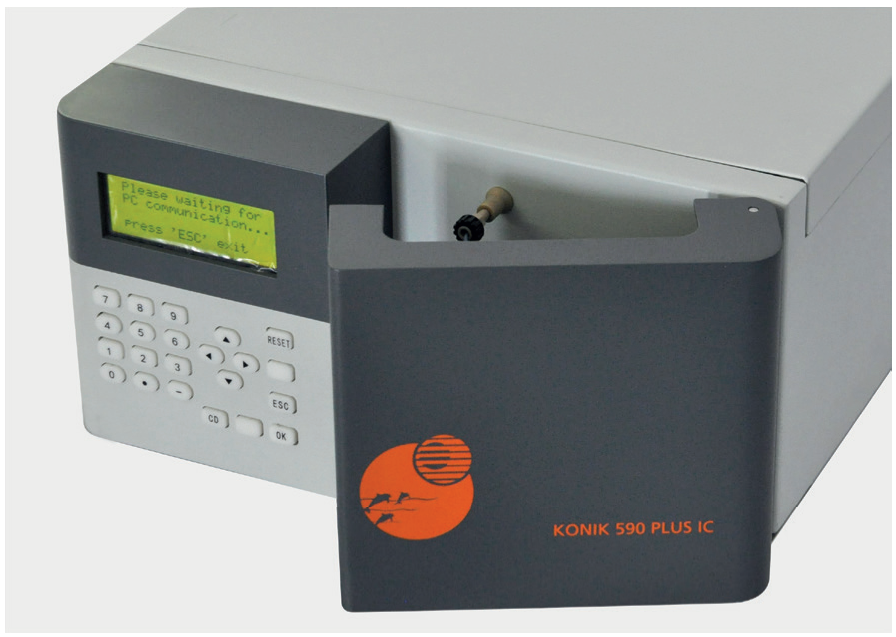

KONIK ALL-IN-ONE INTEGRATED SUPPRESSOR, ELUENT AND COLUMN OVEN

가열과 냉각이 되는 컬럼 오븐은 최대 2개의 컬럼과 서프레서 (음이온 및 / 또는 양이온)를 수용할 수 있습니다. 장치는 키패드 또는 RS232를 통해 제어됩니다. 정밀한 온도 조절로 분석 품질을 향상시키면서 분리 성능과 재현성이 증가됩니다. 실내 온도 변화의 영향을 받지 않도록, 가열과 냉각이 가능한 Peltier 가열냉각 기술을  사용합니다.

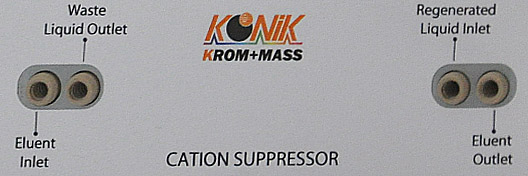

                             Konik Electrochemical Supressor

KONIK IC ELECTROCHEMICAL SUPRESSOR

  • Suppression mode: recycling
  • Inhibiting amount: Anionic 100 mmol NaOH
  • Equilibration time: <15min Anion suppressor current control: 0-200 mA, with 1 mA increments.





KONIK IC ELUENT GENERATOR

  • Eluent concentration range: 0.1-50 mM
  • Eluent species: OH-, CO3, 2-/HCO3, -, MSA
  • Incremental concentrations: 0.1 mmol / L
  • Flow rate range: 0.5-3 .0 mL/min
  • Operating temperature: -40 ºC
  • Operating Humidity: 5% -85% relative humidity, non-condensing





KONIK IC 590 PLUS DETECTORS

HIGH SENSITIVITY KONIK IC 590 CONDUCTIVITY DETECTOR

KONIK IC 590 Conductivity Detector는 디지털, 마이크로 프로세서에 의해 제어되는 detector 입니다.  본 conductivity cell 은 최대 10 kHz에서 작동할 수 있습니다. 0 ~ 15,000 μS의 넓은 동적 측정 범위가 특징입니다.

Conductivity cell의 온도는 실내 온도에 관여 받지 않고 어디서든 설정사용 가능합니다. (실내 온도 최대 60 ºC). 온도 안정성 (Temperature Stability)은 ≤ 0.005 60ºC 입니다. KONIK 590 IC Plus의 다른 유체 부품 (fluidic part)과 마찬가지로 소량 (<1μL) 전도도 셀은 일체 PEEK 재질로 제작됩니다.

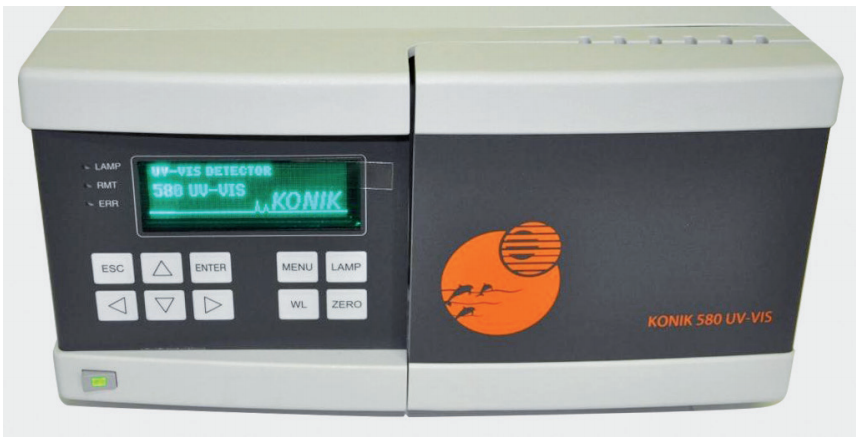

KONIK 580 UV-VIS v. IC PEEK

이 전통적인 HPLC 검출기의 IC PEEK 버전은 190 ~ 600 nm 범위에서 지속적으로 가변 파장을 가지며 노이즈 레벨은 ±3 x 10-6 AU입니다. 작동이 편리하고, 표준물질과 샘플 채널 용 light intensity는 검출기 진단 뿐만 아니라 램프 작동 시간에 대한 정보를 제공합니다.  램프가 켜지면, detector는 자동으로 파장 보정을 수행합니다.

특수 소켓의 고급 deuterium lamp로 쉽게 교체 할 수 있습니다. 출력 신호는 디지털과 아날로그 모두 제공됩니다. Detector는 RS232 또는 이더넷 인터페이스를 통해 KONIKROM PLUS 소프트웨어와 함께 제어되고 프로그래밍 될 수 있습니다. 셀은 장치 전면에서 쉽게 제거 할 수 있습니다. 모든 유체 부품은 화학적 불활성을 극대화하기 위한 PEEK 재질입니다.

KONIK IC ELECTROCHEMICAL DETECTOR

Ddead volumnd이 적어서, 셀은 분리의 효율성을 유지하고 미러 폴리싱 셀은 유체 역학적 장애(hydrodynamic disturbance)를 방지합니다. 노이즈가 없는 일렉트로닉스는 pico gram 범위에서 민감하고 선택적 감지를 제공합니다. 용액 내에서 전극과 화합물 사이의 전자 전달(electronic transfer)은 화합물을 산화 또는 환원시킬 수 있도록 working potential이 올바른 값으로 유지되는 경우에만 발생합니다. 화합물이 이 값 이상으로 반응하면 검출기가 블라인드됩니다.디지털 디스플레이는 volt 또는 nA / V, 출력 데이터, volt 또는 nA / V, offset, 전위(potential), 시간 상수(time constant), 기준선 감쇠(base line decay), 감도, 크로마토그램 등 효율적인 해석을 위한 모든 중요한 파라미터를 표시합니다.



GIBNIK WAY TO COSTUMER SATISFACTION IS BASED ON “ZERO RISK SALES POLICY”

GIBNIK Zero Risk-Turnkey® Sales Policy is based on a five steps procedure.

Step 1: 고객의 요구 사항 또는 직면한 문제에 대한 명확한 평가 및 정의.

Step 2: Step 1에 따른 최적의 시스템 구성에 대한 전문적인 제안 및 견적.

Step 3: 최종 사용자의 특정한 교육 요구에 대한 평가: 필요한 경우 바르셀로나의 GIBNIK 교육 센터에서 선적 전에 자체 시스템으로 수행됩니다. 선택된 분석 물질에 대한 표준을 사용한 method 조정, 주요 파라미터 확인 (예 : 모든 물질에 대한 검출 한계 등) 등이 포함될 수 있습니다.

Step 4: 자격을 갖춘 GIBNIK 엔지니어가 고객 구내에 설치 및 보완 교육을 제공합니다. GIBNIK의 특화된 제품 부서 외에도 GIBNIK 핵심 기술 및 전문화를 기반으로 "Turnkey Specially Engineered Analytical Solutions" 개발에 도전하게 된 것을 자랑스럽게 생각합니다. 때때로 사전 타당성 조사가 필요할 수 있습니다.

Step 5: 필요한 경우 회신 전화 또는 화상 회의 (스카이프), 이메일, 원격지원 (팀뷰어) 등을 통해 24 시간 지원됩니다.

 KONIK IC 590 Plus ION CHROMATOGRAPHY

With the new KONIK IC 590 Plus GIBNIK has introduced a high sensitivity anion and cation analyzer with innovative suppression technology. All KONIK ICs are delivered as “turnkey systems”, as an integral customized package all included, for the group of ions of interest in the chosen matrix.

In fact there are a few technologies integrated in modern IC,s that GIBNIK did care to optimize at every level based on their life long experience of near 40 years of designing and manufacturing advanced analytical equipment. Among these technologies the pump and fluidic parts play a key role, the multiple types of available columns and column oven compartment too, the conductivity, electrochemical, and photometric detectors, as well as the optional suppression technologies, all play significant roles in Ion Chromatography.In the KONIK IC 590 Plus we have integrated what matters most under a user’s point of view:


PERFORMANCE, ROBUSTNESS AND RELIABILITY: Derived from strict quality controls in place
FLEXIBILITY, MODULARITY AND EASY OF USE: Streaming from the innovative designs made
SENSITIVITY AND LOW DETECTION LIMITS: Result of the proprietary technologies developed
WARRANTY AND GUARANTEE OF SATISFACTION: Based on our unique “Turnkey-Zero Risk” policy, including training of end users in Barcelona prior delivery of the systems and commissioning by factory qualified engineers.


For more information please request latest catalogue and/or application notes to info@yeonjin.com
