본 시스템은 발열량 (calorific value), 수분, 회분, 휘발성 물질, 황, 수소, 탄소 및 질소 함량의 분석을 자동으로 수행합니다.
무인 지능형 작동으로 프로세스 전체를 확인할 수 있으며 결과를 보다 더 제어할 수 있어, 신뢰할 수 있으며 추적이 가능합니다. 모듈 형 구성 요소, 병렬 및 중복 설계로 시스템은 효율적이고 안정적이며 신뢰할 수 있습니다.
Features
무인 지능형 구동
- 지능형 제어. 원키 작동. 본 시스템은 발열량, 수분, 회분, 휘발성 물질, 총 황, 수소, 탄소 및 질소 분석을 자동으로 완벽하게 수행합니다.
- 자동화된 샘플 전처리 시스템 (automatic sample preparation system) 및 공압을 이용한 전송 시스템 (pneumatic transmission system)과 같은 pre-level system과 원활하게 연결되어 샘플링, 샘플 준비, 운송, 보관 및 분석의 전체 프로세스의 자동화된 구동을 진정으로 실현할 수 있습니다.
- 도가니 (crucibles)는 자동으로 세척, 연소 및 재활용 될 수 있으므로 사람의 개입없이 전체 프로세스를 실현합니다.
- 완전 자동 계량, 전체 테스트 프로세스 동안 계량 장치와 샘플 이송 장치를 수동으로 옮기고 세척할 필요가 없습니다.
- 지능형 알림 기능 (intelligent reminder function: 테스트 시작 / 종료 알림, 오류 알림, 방향 푸시)으로 무인 상태일 수 있으며 단지 필요한 때 확인만 하면 됩니다. (인터넷 연결 필요).
전체 프로세스의 시각화. 정확한 결과. 통제 가능하고 신뢰성있는 추척.
- 샘플 칭량(sample weighing)은 고전적인 수동 칭량 방법 및 프로세스를 시뮬레이션합니다. 샘플 병을 여러 번 흔들고 스푼으로 여러 번 떠서 계량의 대표성과 정확성을 효과적으로 보장합니다.
- Sundy의 성숙한 기기를 하위 모듈로 채택함으로써, 테스트 결과가 수년 동안 검증되었습니다.
- 기기의 좋은 작업 환경을 보장하기위한 파티션 격리 (partition isolation), 내장된 항온 및 습도 시스템, 흄 배출 시스템 (smoke exhaust system).
- 테스트 프로세스는 작업자의 샘플 및 도가니, 계량 장치, 기기와의 접촉을 차단하여 사람의 개입과 조작을 방지합니다.
- 시각적 디자인을 통해 전체 프로세스를 관찰하고 모니터링 할 수 있으며, 이는 보다 통제 가능하고 신뢰할 수 있으며 추적이 가능합니다.
모듈형 구성 요소. 병렬 및 용장성 설계로 시스템은 효율적이고 안정적이며 신뢰할 수 있습니다.
- 여러 기기가 병렬로 작동하며 최대 50개 샘플의 전체 인덱스 분석(full index analysis)을 5.5 시간 내에 완료 할 수 있고, 60개 이상의 샘플을 8 시간 내에 완료 할 수 있습니다.
- 전문 로봇(professional robot)과 성숙한 이중 조작 장치(dual-manipulator device), 분할 병렬 작동(partitioned parallel operation), 안정된 고효율을 갖추고 있습니다.
- 모듈 식 이중화 설계. 단일 모듈의 고장 시 전체 시스템 작동에 영향을 미치지 않으므로 테스트 결과의 효과적인 출력을 보장합니다.
- 주요 기기는 자동 / 수동 작동이 가능하여 사용자의 시간과 비용의 투자를 효과적으로 보호합니다.
높은 환경 적응성. 새로운 실험실을 만들 필요가 없습니다.
- 전체적으로 모듈형 디자인으로 시스템은 사용자 요구 사항에 따라 기기의 수량과 유형을 유연하게 구성하여 다양한 산업의 사용자 요구를 충족 할 수 있습니다.
- 시스템은 6.1m x 4.6m x 2.5m의 고 집적으로 통합되었으며, 유지 보수 및 운영 공간이 있으며 3면이 벽에 닿을 수 있어 일반적인 실험실 공간이면 시스템을 수용 할 수 있습니다.
- 모듈형 설계. 분해 및 조립은 새로운 실험실 없이도 모든 설치 요구 사항을 충족 할 수 있습니다.
안전하고 편리한 유지 보수.
- 로봇 영역의 불법 침입을 감지하는 기능(function of detecting illegal entry in the robot area)이 있으며 작업자 부상을 방지하기 위해 자동으로 중지됩니다.
- 로봇 충돌 보호 기능(robot collision protection function)으로 장비 손상을 방지합니다.
- 시스템은 언제든지 일시 중지 / 재개 할 수 있으며 손상된 모듈은 수리 후 언제든지 온라인으로 사용할 수 있습니다.

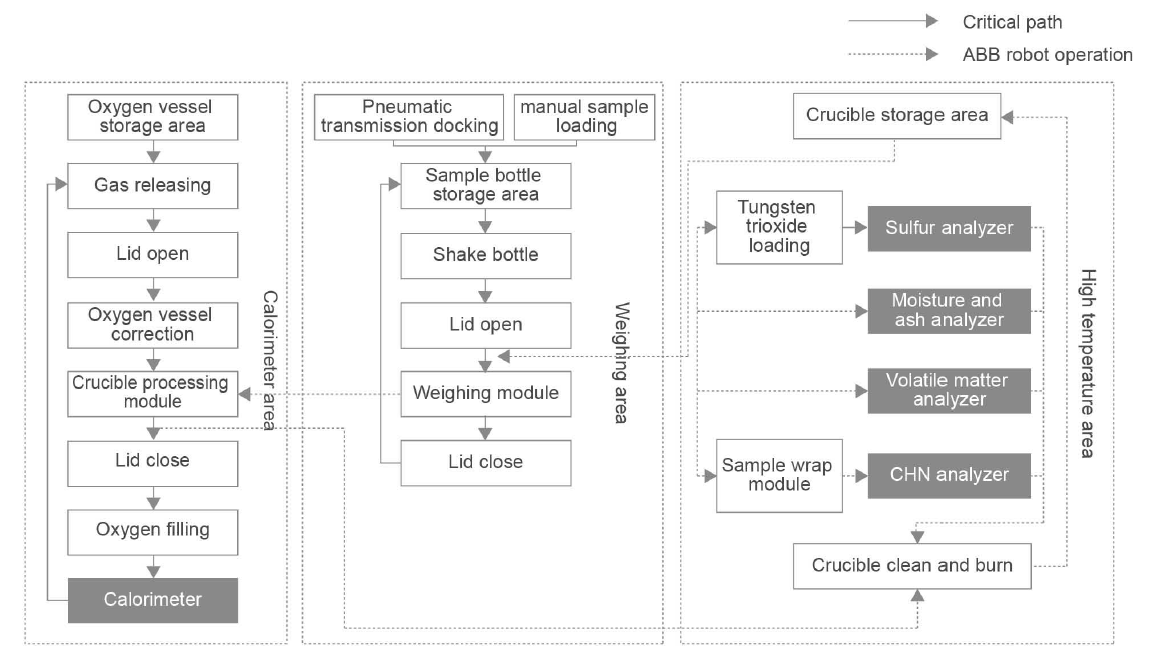

System flow diagram
Application
It is mainly used for automatic analysis of coal samples in electric power, coal, chemical industry, metallurgy, building materials, testing, environment protection, scientific researches and other industires.
Specification
|
Test Index |
Calorific Value, Total Sulfure, Moisture, Ash, Volatile matter, Carbon, Hydrogen, Nitrogen etc |
|
Test time |
30 samples: 5.5 hours 60 samples: 8 hours Efficiency varies depending on configuration |
|
Equipment demension (L x W x H) |
6.1 m x 4.6 m x 2.5 m |
|
Minimum room space (L x W x H) |
7 m x 4.7 m x 2.6 m |
|
Indoor environment trquirements |
Air conditioning constant temperature 20 - 26 ℃, no vibration, no noise |
|
Gas requirements |
Oxygen: purity ≥ 99.5 %, 6 l/min, 3 ±0.1 MPa (1 channel) |
|
Nitrogen (for CHN analysis) |
purity ≥ 99.5 %, 8 l/min, 0.25 ±0.01 MPa (1 channel) |
|
High purity oxygen (for CHN analysis) |
purity ≥ 99.995 %, 0.25 ±0.01 MPa (1 channel) |
|
High purity helium (for CHN analysis) |
purity ≥ 99.995 %, 0.25 ±0.01 MPa (1 channel) |
|
Compressed air |
Oil and water free, > 60 l/min, > 0.6 MPa |
|
Water supply |
pure water, > 1 l/min or artificial add water regularly |
|
Drainage |
> 1 l/min or artificial drainage regularly |
|
Power supply |
AC 380V, 50 Hz, 60 kW |
|
Bearing capacity of foundation (Robot) |
300 kg/m3 |
|
Installation requirments |
All external gas supply, power supply, water flow pipes, etc. shall be connected to the system electric control cabinet by owner |
The system automatically completes the analysis of the calorific value, analysis moisture, ash, volatile matter, total sulfur, hydrogen, carbon and nitrogen. Unattended, intelligent operation. The whole process is visible, and the results are more controllable, reliable and traceable. Modular components, parallel and redundant design, the system is efficient, stable and reliable.
Unattended intelligent operation
Intelligent control, one-key operation, the system automatically completes the analysis of the calorific value, analysis moisture, ash, volatile matter, total sulfur, hydrogen, carbon and nitrogen.
It can seamlessly connect with the pre-level systems such as automatic sample preparation system and pneumatic transmission system, so as to truly realize the automatic operation of the whole process of sampling, sample preparation, transportation, storage and analysis.
Crucibles can be automatically cleaned ,burned, and recycled, which truly realizes the whole process without human intervention.
Fully automatic weighing, no need to manually transfer and clean the weighing device and sample transfer device during the whole test process.
With intelligent reminder function (test start / end reminder, fault reminder, directional push), it can be unattended and just need to inspection timely(need to connect with internet).
Whole process is visible, and the results are accurate, controllable, reliable and traceable.
Sample weighing simulates the classic manual weighing method and process. The sample bottle is shaken multiple times and the spoon is scooped multiple times, which effectively guarantees the representativeness and accuracy of weighing.
Adopt Sundy’s mature instruments as sub-modules, the test results have been verified for many years.
Partition isolation, built-in constant temperature and humidity system, and smoke exhaust system to ensure a good working environment for the instruments.
The test process isolates people from contact with the samples, crucibles, weighing device, and instruments, thereby preventing human intervention and fraud.
The visual design can observe and monitor the whole process, which is more controllable, credible and traceable.
Modular components, parallel and redundant design, the system is efficient, stable and reliable.
Multiple instruments work in parallel, and the full index analysis of up to 50 samples can be completed in 5.5 hours, and more than 60 samples in 8 hours.
Equipped with professional robots and mature dual-manipulator device, partitioned parallel operation, high efficiency with stable.
Modular redundancy design, and the failure of a single module does not affect the whole system operation, ensuring the effective output of test results.
The main instruments can be automatically and manually operated, effectively protecting the user's investment.
High environmental adaptability, no need to built a new laboratory.
Whole modular design, the system can flexibly configure the quantity and type of instruments according to user requirements, to meet the needs of users in different industries.
The system has high integration, small size, length, width and height of 6.1m* 4.6m*2.5m, with maintenance and operation space, three sides can be against the wall, and ordinary rooms can accommodate the system.
Modular design, modular disassembly and assembly, can meet the installation needs of any floor, without the need for new laboratory.
Safe and convenient maintenance.
It has the function of detecting illegal entry in the robot area, and automatically stops to avoid personal injury。
With robot collision protection function to avoid equipment damage.
The system can be paused / resumed at any time, and the damaged module can be used online at any time after repair.
