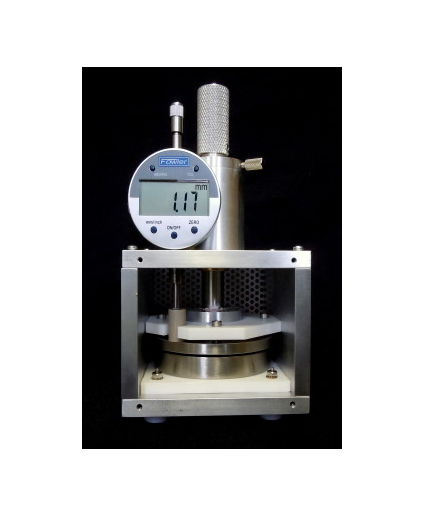

본 기기는 ASTM 150-98에 따른 유전율측정기로써, 고분자 필름이나 시트, 절연지의 유전율과 다양한 전기적 특성(아래 표)이 정확하게 측정합니다.
최대온도: 150 °C (302 °C)
연결: 활성전극: BNC, 감지전극: Triax
권장샘플크기(길이x폭): 8.5 cm x 8.5 cm ~9.0 cm x 9.0 cm
권장샘플두께: 0.025 cm~0.25 cm (LT-451과 사용 시)
LT-4203은 LT-451 Dielectric Cure Monitor와 함께 쓰여, 아래 표와 같이 유전체의 다양한 전기적 특성이 측정됩니다.
|
Measurable properties |
Unit |
Symbols |
Remarks |
|
Gain |
dB |
|
20log10(VRES/VEXC) |
|
Phase |
degree or deg. |
θ |
VRES/VEXC |
|
Cell Capacitance |
pF (pico Farads) |
C |
q/V |
|
Base Capacitance |
pF (pico Farads) |
Cbase |
q/V |
|
Conductance |
mhos or 1/ohms |
G |
I/V |
|
Resistance |
ohms |
R |
1/G |
|
Relative Permittivity |
|
ε' |
Re(ε*/ε0) |
|
Conductivity |
1/ohms-cm |
σ |
1/ρ |
|
Resistivity |
ohms-cm |
ρ |
1/σ |
|
Dissipation |
|
tanδ |
ε"/ε' |
|
Loss factor |
|
ε” |
|
제조사: Lambient Technologies, USA https://lambient.com
